| 床張ブロック | 護性証 第0063号 |
|
|
|
| 1個が60kg程度の小型護床ブロックです。川幅が狭く急勾配な河川の河床維持を目的にしています。突起による粗度効果が大きく、また中詰栗石により底生動物の生息を促します。小河川や砂防河川の護床に多くの実績があります。 |

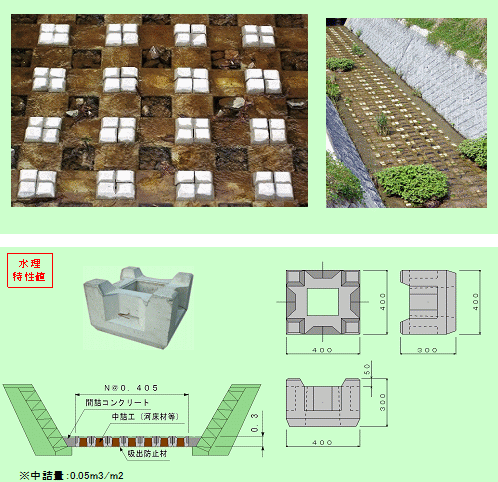

| ≪水理特性≫ 床張２号 |
| 諸元項目 | 原型値 |
| ブロック質量 (kg) | 64 |
| ブロック寸法 (m) | 0.400×0.400×0.300 |
| 揚力作用面積 Ab (m2) | 0.131 |
| 抗力作用面積 Ad (m2) | 0.107 |
| 横揚力作用面積 Abx (m2) | 0.131 |
| ■単体・群体ブロックの抗力・揚力・横揚力係数 |
| 測定項目 | 単体ブロック特性値 | 群体ブロック特性値 |
| 揚力係数 CL | 0.03 | 0.04 |
| 抗力係数 CD | 1.02 | 0.04 |
| 横揚力係数 CLX | 0.00（左方向） | 0.00（右方向） |
| ■群体上流端ブロックの抗力・揚力・回転半径 |
| 測定項目 | 原型値 |
| 揚力係数 CL | 0.597 |
| 抗力係数 CD | 2.76 |
| 揚力に対する回転半径 LL (m) | 0.087 |
| 抗力に対する回転半径 LD (m) | 0.329 |
| ■群体ブロックの相当粗度 |
| 測定項目 | 特性値 |
| 相当粗度 KS (m) | 0.246 |
| ※留意点 実験条件：覆土無し、客土無し、連結無し |
