グリーンポーラス
|
護性証 第0008号
|
|
|
|
 |
|
|
自然石模様を組み入れた大型護岸ブロックです。ポーラスコンクリート特有の連続した空隙を有し、透水性や植栽機能および治水機能を併せ持った製品です。 |
グリーンポーラス

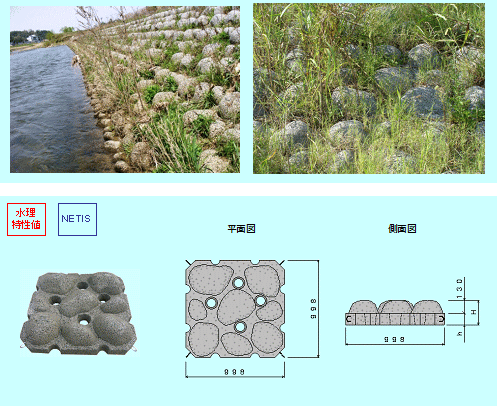

（単体図） |
|
| ポーラスコンクリートは連続した空隙を有しているため水や空気の行き来が可能となります。また空隙による水質浄化機能も期待できます。さらに植物の根が定着しやすいためブロック自体が植生基盤となることも期待できます。 |
|
|
| ≪実績写真≫ |
|

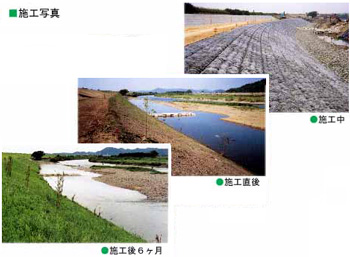

| グリーンポーラスを使用した護岸は、年月の経過とともに自然の植生が復元していきます。 |
 |
 |
|
|
| ≪特長≫ |
|
- 連続空隙を有しているためポーラスコンクリート自体に植物の根が定着し生育することが可能です。
- ブロックは雨水を地中に還元することができ護岸構造体としても十分な強度・耐久性を有しています。
- ブロック表面は空隙により粗面になっており、洪水時の土壌流出防止や滑り抵抗性にも効果があります。
- ブロック空隙部は土壌を包んで草花の生育を助け、貫通孔及び合端部の植栽孔には草木類を植えることが可能です。

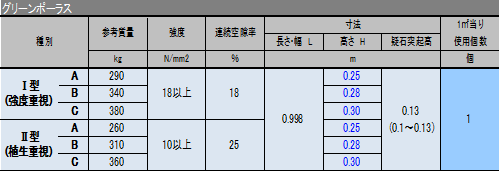

- 河川条件により、強度重視タイプⅠ型と植生重視タイプⅡ型を選択することが可能です。
|
|
|
|
|
|
|
|
≪水理特性≫
|
|
|
■形状諸元
|
|
| 諸元項目 |
原型値 |
| ブロック質量 (kg) |
360 |
| ブロック寸法 (m) |
1.000×1.000×0.300 |
| 揚力作用面積 Ab (m2) |
0.917 |
| 抗力作用面積 Ad (m2) |
0.300 |
| 横揚力作用面積 Abx (m2) |
0.917 |
|
|
|
■単体・群体ブロックの抗力・揚力・横揚力係数
|
| 測定項目 |
単体ブロック特性値 |
群体ブロック特性値 |
| 揚力係数 CL |
0.12 |
0.08 |
| 抗力係数 CD |
0.57 |
0.06 |
| 横揚力係数 CLX |
0.01 （左方向） |
0.02 （左方向） |
|
|
| ■群体上流端ブロックの抗力・揚力・回転半径 |
| 測定項目 |
原型値 |
| 揚力係数 CL |
0.19 |
| 抗力係数 CD |
0.80 |
| 揚力に対する回転半径 LL (m) |
0.273 |
| 抗力に対する回転半径 LD (m) |
0.373 |
|
|
| ■群体ブロックの相当粗度 |
| 測定項目 |
特性値 |
| 相当粗度 KS (m) |
0.137 |
|
| ※留意点 実験条件：覆土無し、連結無し |
|
